Ｑ１：空調系統標稱冷卻水量與冰水量如何決定
假設有一空調主機，其冷凍能力為 1USRT ( 3024 Kcal / Hr )，因一般市售冰水器入水溫度為12 ℃，而出水溫度 7 ℃，其溫差 5 ℃時， 流入該冰水器之冰水流量可由下列公式計算得之：
熱量H(Kcal/Hr) = 60 X 流量 Q ( L / min ) X 水比熱 X 進出水溫度差(℃)
3024Kcal/Hr = 60 X Q ( L / min ) X 1 X ( 12-7 )℃
→ Q ≒ 10 L / min因此當冷凍能力為 1USRT 時，而流入熱交換器之進出水溫度為5 ℃時，其每 1USRT 所需冰水量為10 L / min。
在冷凝器冷卻水量因冷凝器能力為冰水器能力 + 壓縮機壓縮功，一般壓縮機壓縮功為冰水器冷凍能力之 25 ~ 30 ％，故市售空調箱主機冷凝器能力為3024Kcal / Hr + 3024Kcal / Hr X 30 ％ = 3931Kcal/ Hr ，其冷凝器進出水溫度為 32 ℃/ 37 ℃ ，溫度差為 5 ℃，故其冷卻水量為︰
3931Kcal / Hr = 60 X Q ( L / min ) X 1 X ( 37-32 )℃
→ Q ≒ 13 L / min因此當空調主機 1USRT 冷凍能力時，其冷凝器所需之冷卻水量為13 L / min。
當非標準市售空調主機規格時，不同壓縮機壓縮功與進出水溫度差，即得不同流量，因此需重新計算設計流量。
水泵的水量、轉速、葉輪直徑、水頭損失與馬力數會有一關係式如下︰
1. 水量與轉速成正比
2. 水頭損失與轉速平方成正比
3. 馬力與轉速三次方成正比
4. 轉速與葉輪直徑成正比

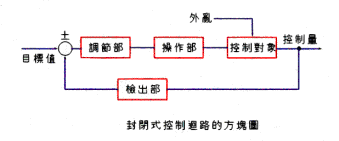

空調自動控制回路採用封閉式控制回路，如下圖示方塊圖：
而封閉式控制環路的最大特徵是，信號的流動是呈封閉式的。所謂「控制量」，係指控制對象的物理量，相當於室內溫度、濕度。所謂「目標值」，相當於設定溫度；也就是當室內溫度希望被保持在25℃時所指的控制目標溫度。所謂「外亂」，係指空調中的各種負荷。例如，室內人員數的變動、照明的有無、外氣溫度、間隙風、日照等，均屬於外亂負荷；因此，也經常成為混淆控制目標值的主要原因。所謂「控制對象」，在建築設備的實例中係指，房間、鍋爐、冷凍主機等機器設備。「偵測部」是用來測定控制量，也可視為溫度或濕度的測定元件。
「調節部」則是利用偵測值和目標值的偏差量來作為調整信號，並可依調整信號的作成方式來予以分類成各種不同的型式。例如，二位置式調節器（ON-OFF調節器）、比例式調節器，都是依據輸出信號的方式來分類。所謂「操作部」係指，利用前段的調整信號，像手腳般地使控制閥（valve）或控制開關（switch）能夠自動執行控制操作。
用比例控制來作為舒適空調的控制方式是相當高級的。但是為了更精密的恆溫恆濕環境的需要時，可採用複合控制。如果僅採用比例控制，在比例帶的範圍內發生偏位（偏差）時，在控制的原理上是無法避免的。
為了達到±0.5℃精密級的恆溫控制室，可用比例控制＋積分控制（必要時可再加微分控制）的複合控制來對應。
所謂「積分控制」係指，設定溫度和實際控制值的差。也就是用時間對偏位值（offset）積分，並且用積分值來回饋（feedback），使控制動作可以減少偏位。在此所使用的重置率（reset rate），其單位係為積分時間的倒數；而積分時間為，依比例動作的輸出和依積分動作的輸出的時間為相等時的時間，謂之。
為加速對負荷變動時的應答速度，可使用微分動作，但實用上可使用「比例＋積分＋微分」的三種動作來對應。
